? ? ?多年來這個系統是計算機機房和數據中心更常見的設計。至今仍在這么應用。事實上，我還發現許多運營人員進入現代數據中心看不到架空地板和CRAC機組的驚訝。

? ? ? 傳統機房氣流系統依賴于舒適性冷卻的一個原理：即通過輸送相對少量的空調調節的氣流，使這些冷氣流與房間中較大量的空氣混合以達到所需的溫度。當信息技術設備（ITE）的功率密度較低時，這個系統完全可以正常采用。盡管這樣的冷卻系統有著效率低、冷卻不均勻等等的缺點。但能滿足低功率密度的環境需求。

? ? ?就此，說架空活動地板已經過時有些夸張，因為很多公司仍在建造采用架空地板輸送氣流的數據中心。然而，越來越多的現代數據中心開始沒有架空地板，改進的氣流輸送技術使得架空地板變得不再那么必要。

?

足夠冷是多冷？

? ? ?“拿一件夾克?！蔽覀円C房。”

信息技術設備（ITE）電氣元件周邊的熱量必須移除，以免元件過熱。如果服務器變得太熱，控制板上的控制邏輯將會關閉服務器以避免對它造成損壞。

? ? ?ASHRAE技術委員會9.9（TC9.9）為信息技術設備（ITE）確定合適的運行環境做了大量工作。我相信他們的那些出版物，特別是《數據處理設備的熱指南》已經推動將數據中心從傳統數據中心的“儲肉柜”式轉向更合適的溫度。[原文作者備注：ASHRAE技術委員會TC9.9熱指南推薦數據處理設備入口氣流溫度在18-27°C之間，相對濕度（RH）在20-80%之間來滿足制造商已有的標準。UptimeInstitute則進一步建議將上限降低到25°C，從而可以允許運行中的一定的意外與變工況，或者補償溫度傳感器、控制系統固有的誤差。

? ? ?明白TC 9.9的熱指南是基于服務器入口溫度而不是服務器內部溫度，不是室溫，當然也不是服務器出風溫度非常重要。另外理解推薦和允許的運行環境概念也很重要。

? ? ?如果服務器一直太熱，但不至于熱到它自己關閉，它的壽命可能會減少。一般來說，這種減少的壽命是服務器經歷的高溫和該高溫環境持續時間的函數。通過提出一個更寬泛的允許范圍，ASHRAE TC 9.9表明信息技術設備（ITE）每年可以有更多的時間運行在較高的溫度下。

? ? ?鑒于技術更新每3年會發生一次，信息技術設備（ITE）運行人員應該考慮它們的壽命減少與運行環境有著怎樣的相關性。答案可能取決于特定情況下的細節。在更新率為4年或更少的齊次計算環境下，增加溫度導致的失效率可能不足以去推動改進冷卻設計，特別是如果制造商在比較高的機房溫度下還會保修他們的信息技術設備（ITE）。而在期望設備具有較長壽命的混合計算環境下，溫度可能需要保證投入更多的關注。

? ? ?除了溫度，濕度和污染物也會影響信息技術設備（ITE）。當信息技術設備（ITE）長期運行在不能接受的環境中，特別容易被濕度和污染物影響導致不良結果。當然，在極端情況下（比如有人把一桶水或泥土倒在電腦上），你們立馬就能看到后果。

? ? ?低濕度產生的問題涉及到靜電（ESD）。類似大多數人經歷過的，在干燥（濕度較低）的環境下，ESD很容易產生。然而，數據中心低濕度的ESD影響已另外分析清楚。在“數據中心的濕度控制是必須的嗎？”（ASHRAE通訊，2010年3月），Mark Hydeman和David Swenson寫道，只要信息技術設備（ITE）有外機箱，ESD就不是一個真正的隱患。另一種情況下，去掉ITE的外機箱，即使嚴格的進行濕度控制也不能保證不產生ESD。技術員去除外機箱后對內部元件進行操作時應該佩戴防靜電腕帶。

? ? ?另一方面，高濕度確實對信息技術設備（ITE）構成了現實隱患。雖然冷凝水絕不應該出現，但在大多數數據中心它并不是一個重大隱患。主要的隱患來自濕的灰塵顆粒?；旧?，較高的濕度使得空氣中的灰塵更容易粘附在計算機中的電氣元件上。一旦灰塵粘附，就會阻礙散熱以及很可能對那些元件造成腐蝕。阻礙散熱的后果非常類似于高溫。

? ? ?還有一些與污染物有關的隱患。比如灰塵會覆蓋電子元件，阻礙散熱。其中有一類灰塵，稱為鋅晶須，是導電的。在電鍍鋅架空地板上非常容易產生鋅晶須。鋅晶須可以被空氣傳播并帶到計算機里。由于它們能夠導電，可以在微小的內部元件中造成破壞性短路。UptimeInstitute在一篇題為“架空地板生成的鋅晶須正引起導電故障和設備宕機”的文獻中記載了這一現象。

? ? ?除了物理顆粒污染物所帶來的隱患外，還有與氣體污染物有關的隱患。某些污染性氣體對電子元器件有腐蝕性。

?

冷卻過程

? ? ?冷卻過程可分解為如下步驟：

? ? ?1.服務器冷卻。從信息技術設備??

? ? （ITE）帶走熱量

? ? ?2.房間冷卻。從承載信息技術設備

? ?（ITE）的房間帶走熱量

? ? 3.散熱。熱量轉移至數據中心外部? ? ? 的散熱設備

? ? 4.冷卻制冷。通過散熱設備冷卻后

? ? 的流體返回至白空間，從而保持空

? ? 間合適的環境條件。

?

服務器冷卻

? ? ?信息技術設備（ITE）的電子元件消耗電力轉化為熱量，這是牛頓物理定律：輸入的電能與產生的熱能能源守恒。當我們說服務器用電，我們的意思就是指服務器的電子元件正有效的把能源狀態從電能態改變成熱能態。

? ? ? 服務器內固體（電氣部件）熱量傳遞至流體（典型的是空氣）通常通過另一個固體（服務器內的熱沉），信息技術設備（ITE）的風扇吸入空氣經由內部元件從而驅動傳熱。

? ? ?一些系統使用液體從信息技術設備（ITE）吸收并帶走熱，通常這種液體的載熱性能比空氣更高效。我曾經見過三類這樣的系統：

? ? ?? 液體與熱沉接觸。液體流動通過服務器與內部的熱沉接觸，從而從信息技術設備（ITE）吸收熱量并轉移。

? ? ?? 浸沒冷卻。信息技術設備（ITE）元件浸沒在非導電液中。非導電液吸收熱量并從元件轉移。

? ? ?? 相變非導電流體。非導電液噴霧冷卻信息技術設備（ITE）的元件。液體相變成氣態將熱量帶至另一個熱交換器，熱交換器內的氣態被換熱帶走熱量后相變變回液體。

? ? ?在這篇文章中，我將重點放在風冷信息技術設備（ITE）的系統，因為這是迄今為止工業界更普遍采用的方法。

?

房間冷卻

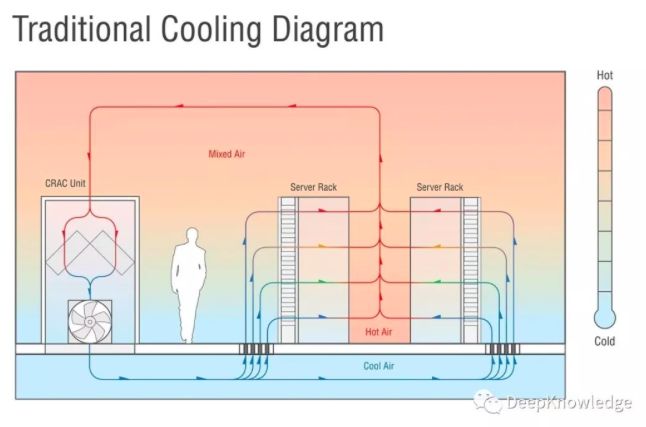

? ? ?傳統的數據中心設計中，氣流從服務器吸收熱然后與房間的其他空氣混合，最終回到CRAC/CRAH機組。氣流通過空調盤管時進行熱交換將熱量傳遞至CRAC/CRAH機組內的流體。對于CRAC，流體是制冷劑。對于CRAH，流體是冷凍水。制冷劑或冷凍水帶走機房熱量。CRAC/CRAH出來的冷空氣通常溫度為55-60°F（13-15.5°C）。CRAC / CRAH送出氣流至架空地板下的靜壓箱，一般采用恒速風機。許多制造商和設計師的標準CRAC/CRAH配置是基于回風溫度來控制機組的冷卻運行。

?

設計布局與散熱方式

? ? ?雖然在沒人關注能效的低熱密度房間架空地板與自然冷卻效果良好，然而無法滿足熱密度和能效增長的需求，至少達不到過去那樣的效果。我曾在一個傳統數據中心用溫度表測量溫度，在一個機架底部溫度測得大約是60°F（15.5°C），同一機架頂部溫度則接近80°F（26°C），另外還計算了一下PUE遠遠超過2。

? ? ?人們開始去使用更佳實踐以及包括熱通道與冷通道，吊頂回風靜壓箱，架空地板管理和服務器盲板在內的技術來提高架空地板環境的冷卻性能。這些方法肯定有益，運營者應該進行采用。

? ? ?大約在2005年，設計專家和運行人員開始試驗氣流通道封閉法。這個想法很簡單，使用物理屏障將服務器入口冷氣流與服務器排出的熱氣流分隔。冷送風和熱排風不再混合帶來了很多優點，包括：

? ? ??更一致的入口氣流溫度

? ? ??可以提高供應白色空間的氣流溫度，增加了能效提高的選項。

? ? ?返回至空調盤管的氣流溫度更高，通常使得空調運行更有效率。

? ? ?房間可容納更高熱密度的設備。

? ? 理想情況下，在這樣一個物理屏障封閉了的環境，氣流以適合信息技術設備（ITE）運行的溫度和濕度離開空氣處理設備后只通過信息技術設備（ITE）設備一次，然后就返回空氣處理設備再次冷卻。

?

熱通道封閉Vs冷通道封閉

在冷通道封閉系統中，封閉來自空氣處理機組的冷氣流，同時服務器熱排氣允許自由返回至空氣處理機組。在熱通道封閉系統中，熱排氣被封閉并返回至空氣處理機組，通常通過吊頂回風通道返回（見圖4）。

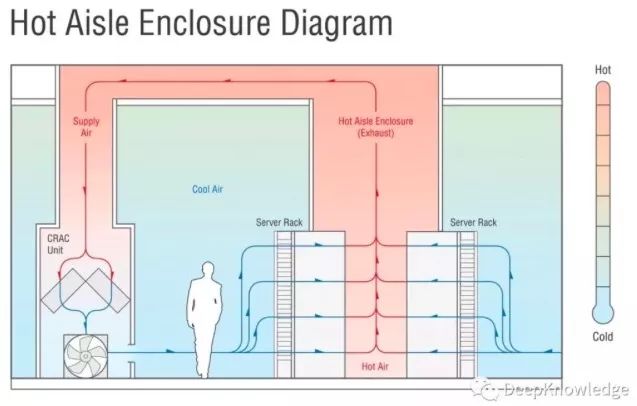

圖4.熱通道封閉
