RS-232是在控制器的連接中常用的一種接口。

作為串行數據接口標準，RS-232只對接口的電氣特性做出規(guī)定，而不涉及接插件、電纜或協(xié)議，用戶可以在此基礎上建立自己的高層通信協(xié)議。

但是，為了保證數據的傳輸質量和傳輸距離，RS-232對通訊線纜和連接方式有明確的要求。如果不能滿足要求，將會導致控制器連不上，或者數據傳輸故障，導致數據丟失，無法實現有效的監(jiān)測和控制。

1 通訊線纜有要求

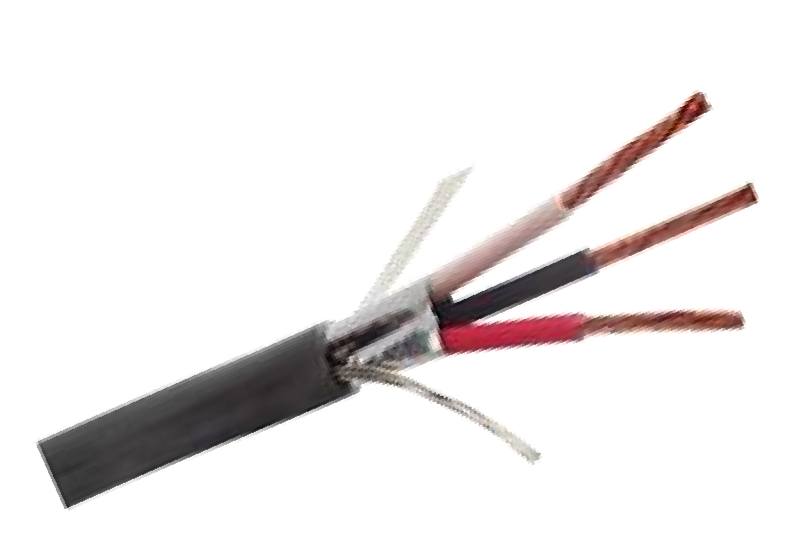

??使用3芯，多股或雙絞屏蔽線，22AWG?

??通訊線中不允許出現斷線搭接?

??通訊線須和高壓電源線保持1米以上的距離，以避免信號干擾

用錯線纜，會有什么后果？

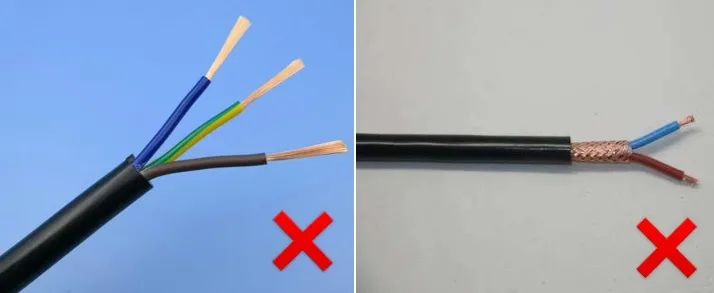

常見的錯誤用線

普通電源線代替專用屏蔽線，或者屏蔽線質量不達標。會導致信號傳輸過程中干擾大，傳輸速率低，導致控制器連不上，或者無法實現控制功能。

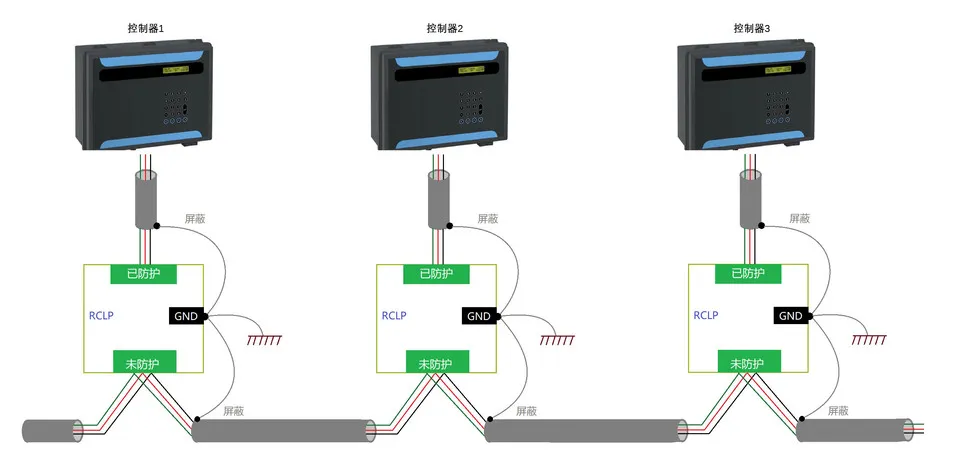

2 屏蔽線接地

?

• 每一段通訊線的屏蔽層都只需要在一端進行接地?

• 每個RCLP防雷擊信號保護器都需要接地?

• 通訊接口轉換盒接地

怎樣檢測控制器的接地性能？

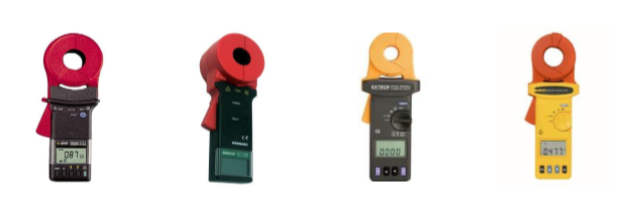

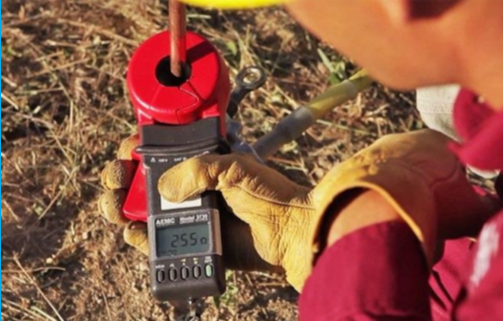

• 使用專用的接地電阻測試儀，可以在不斷開接地線的情況下測量接地電阻。

• 普通的萬用表測不出接地缺失，或者是接地電阻過高的情況，僅通過視覺觀察接地是不可靠的。

• 接地電阻不允許超過18Ω。

?
