控制器還是連不上？再來看看這幾點吧。
2020/07/24
蒙特集團 瀏覽：43次
RS485是比RS232抗干擾能力更強的通訊標準，在傳輸距離和傳輸效率上都更勝一籌。
RS485的控制器連接又有什么注意事項呢？
?
基本要求（同RS232）
通訊線規格
????1.?雙絞屏蔽線，22AWG
????2. 通訊線中不出現斷線搭接、焊接的情況
????3. 通訊線和高壓電源線保持盡可能遠的距離，二者之間距離至少保持在0.5米以上。禁止將通訊線和高壓電源線置于同一橋架中
屏蔽線安裝規范&接地
????1. 保證接地阻抗低于5Ω
????2. 通訊線的屏蔽線僅在一端接地
????3. 防雷擊信號線保護器接地
????4. 通訊器的連接盒接地
????5. 保證所有的控制器單獨接地
?
RS485控制器的通訊連接方式
正確的連接方式：

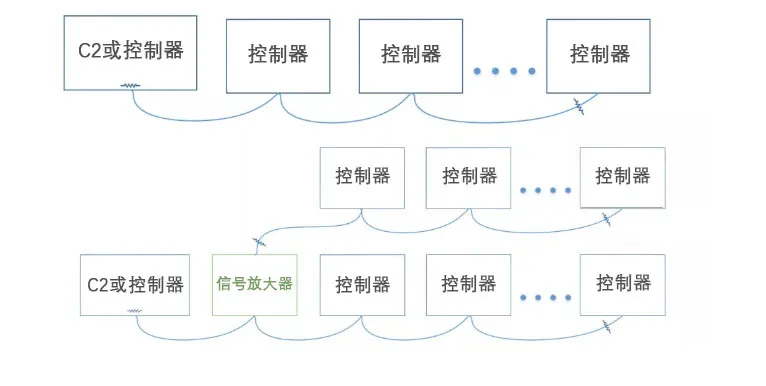

控制器鏈接鏈的兩端安裝120Ω的終端電阻
錯誤的連接方式：

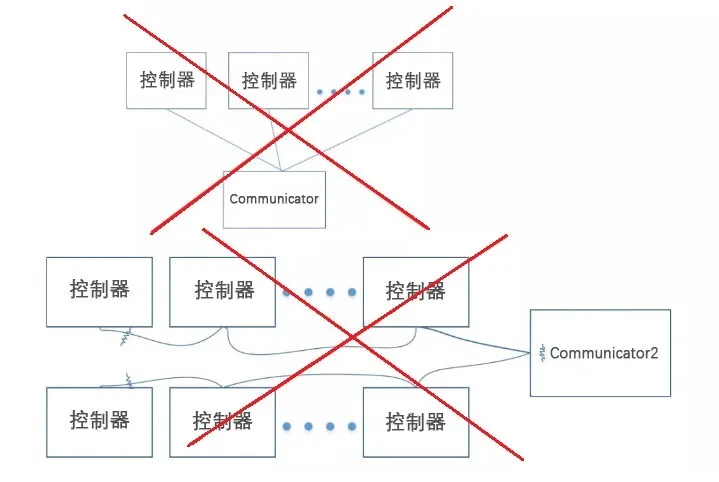

在RS485通訊中禁止使用星型連接方式
控制器的隔離型和非隔離型連接方式

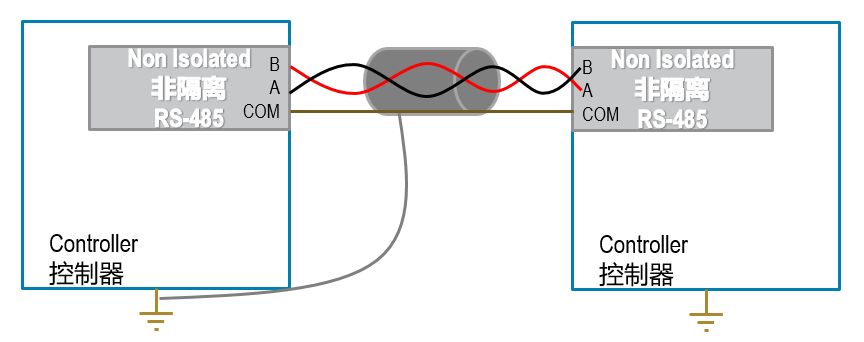

非隔離型連接

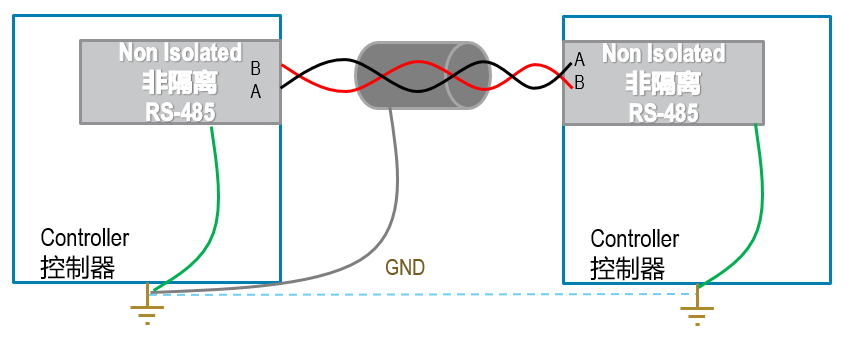

隔離型連接
隔離-非隔離混合型
錯誤-隔離和非隔離
不要將非隔離的GND連接至隔離COM
如何識別控制器屬于哪一種類型？
